VOID SLAM (Markerless)

Note

支持：Android / iOS

說明：VOID SLAM是太虛AR自主研發的多元融合的技術，需使用慣性測量單元（簡稱IMU）。因PC端沒有IMU，故無法進行調試，需要打包至手機端（Android或iOS）才能體驗到實際效果。

導言 (★★★非常重要★★★)

Important

VOID SLAM技術應用時，一定要將“模型的底面貼著地面”，獲得更好的貼地效果，以達到更好的體驗。

請仔細閱讀并參照本教程中[ 第八步、模型底面貼著地面，獲得更好的貼地感 ]

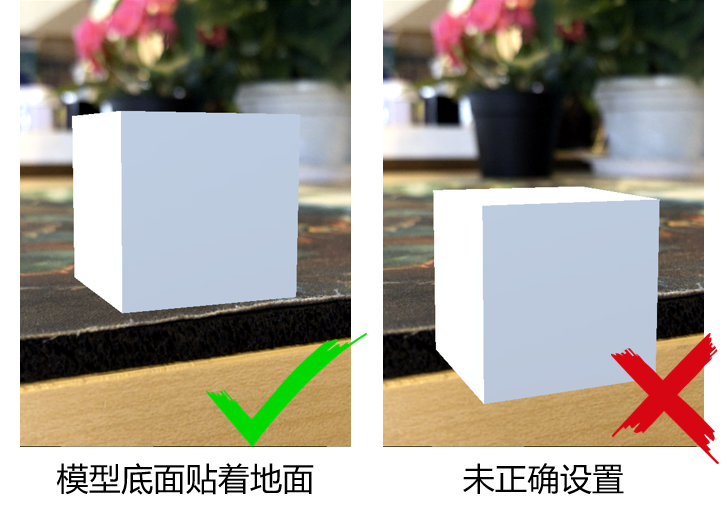

對比圖效果示意：

101

動態圖效果示意：

SLAM01_cn

SLAM02_cn

一、簡介

VOID SLAM技術，不需要Marker圖像，就能在現實環境中自由放置虛擬內容，創造身臨其境的AR體驗。

二、閱讀指南

本教程主要介紹如何在Unity環境下進行操作。

默認讀者您擁有一定的軟件使用、應用開發經驗。

教程中只會對Unity的基礎使用進行簡要說明，有關Unity使用的更多信息，請訪問Unity官網查看。

三、搭建環境

在進行具體操作前，您需要安裝下列軟件，準備如下環境：

操作系統

Windows 7 或更高版本
OS X 10.10 或更高版本

Unity版本支持

Unity 3D版本	太虛AR SDK功能
5.6.x	全部支持
2017.x	全部支持
2018.x	全部支持
2019.1.x	全部支持
2019.2.0	全部支持

Note

本教程中使用的Unity版本為：Unity 2017.4.13

Unity 3D下載地址：https://unity3d.com/cn/get-unity/download/archive

四、實現流程

第一步、新建Unity工程

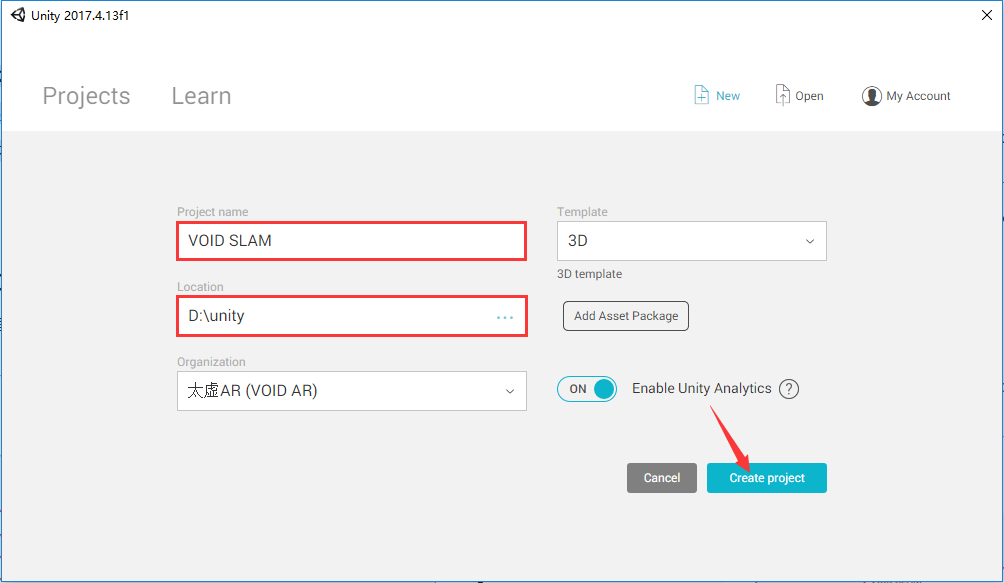

打開Unity，新建一個工程。填寫Project name為“VOID SLAM”、選擇保存的位置，點擊[ Create project ]。

第二步、導入太虛AR SDK

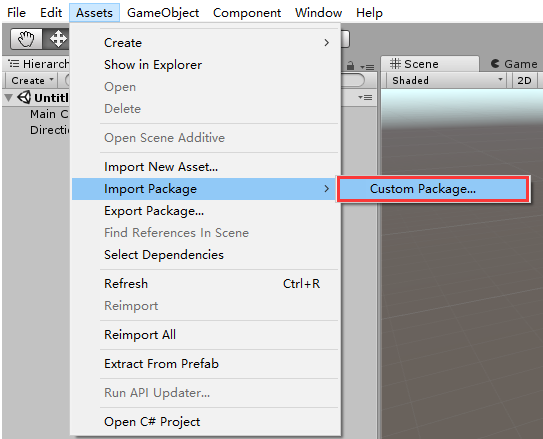

選中[ Assets ] -> [ Import Package ] -> [ Custom Package... ]，導入太虛AR SDK。

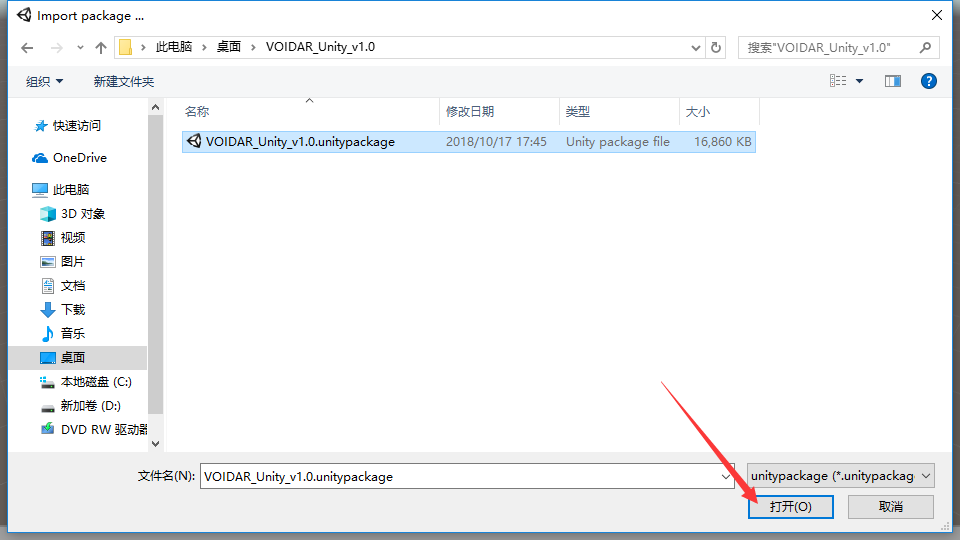

選擇下載好的SDK文件（.unitypackage），點擊[ 打開 ]按鈕。

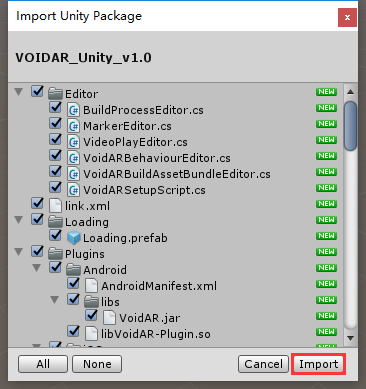

彈出界面，點擊[ Import ]，導入過程需要耐心等待一段時間。

104

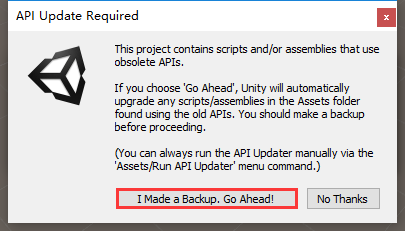

如果彈出“API Update Required”界面，請點擊[ I Made a Backup, Go Ahead! ]。

第三步、刪除Main Camera

Note

Unity3D打開時默認是新的Scene，新的Scene自帶一個Main Camera和Directional Light對象，我們需要用SDK的ARCamera，故將默認的Camera刪除。

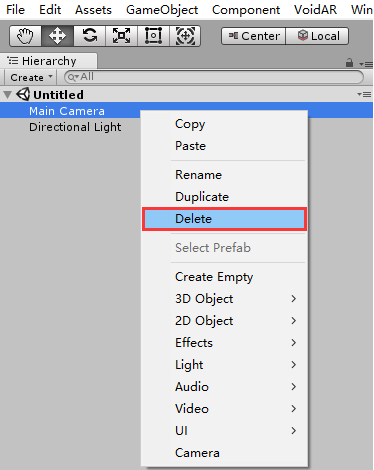

右鍵選中場景中自帶的“Main Camera”，點擊[ Delete ]刪除。

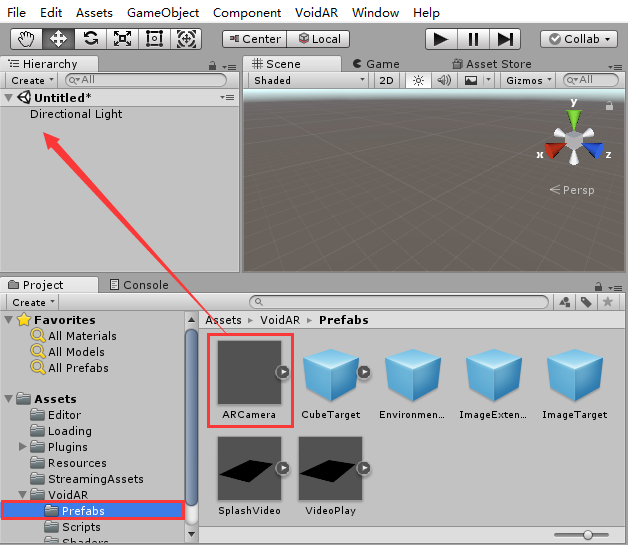

第四步、拖入預制件“ARCamera”

展開[ Assets ] -> [ VoidAR ] -> [ Prefabs ]目錄，

將預制件“ARCamera”拖至場景中。

操作成功后顯示如下。

第五步、設置ARCamera

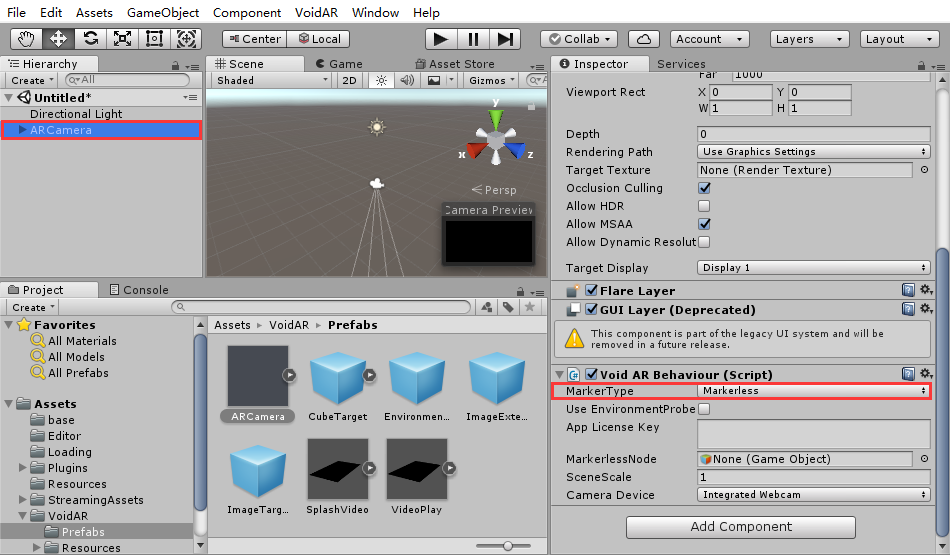

選中ARCamera，查看右側的“Inspector”欄，設置“Void AR Behaviour (Script)”組件屬性。

設置MarkerType = "Markerless"

105

第六步、設置App License Key

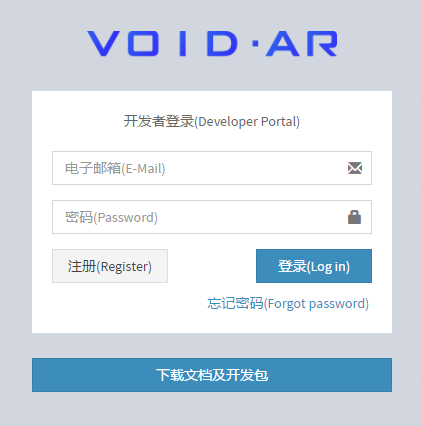

打開云平臺網址，注冊賬號并登錄。

網站地址：https://cloud.voidar.net

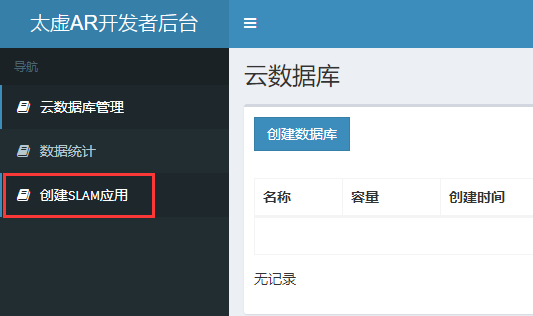

進入云平臺，左側點擊[ 創建SLAM應用 ]。

107

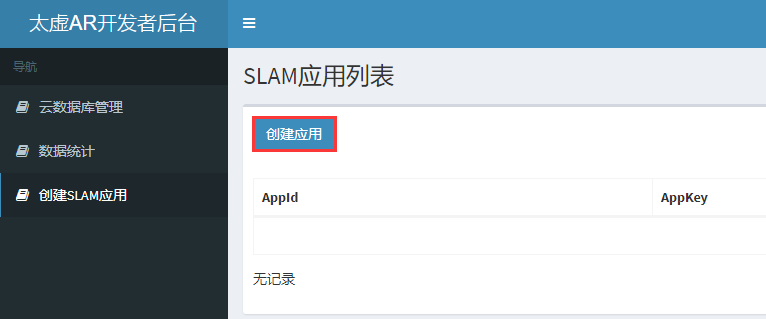

點擊[ 創建應用 ]。

108

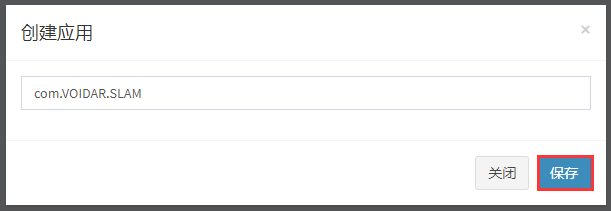

彈出界面填寫AppId，填寫完成后點擊[ 保存 ]。

Note

因AppId屬于唯一值，所以此處請您自行設置AppId，比如 "com.VOIDAR.SLAM"

Warning

打包時設置的Bundle Identifier，必須與此處設置的AppId相同，否則后續當您需要移除水印時，將無法正常進行。

133

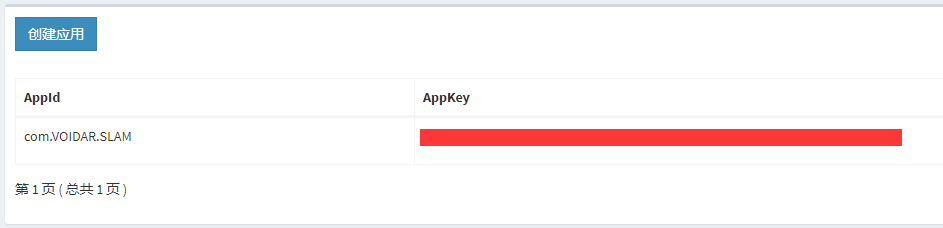

完成后，獲得“AppKey”。

134

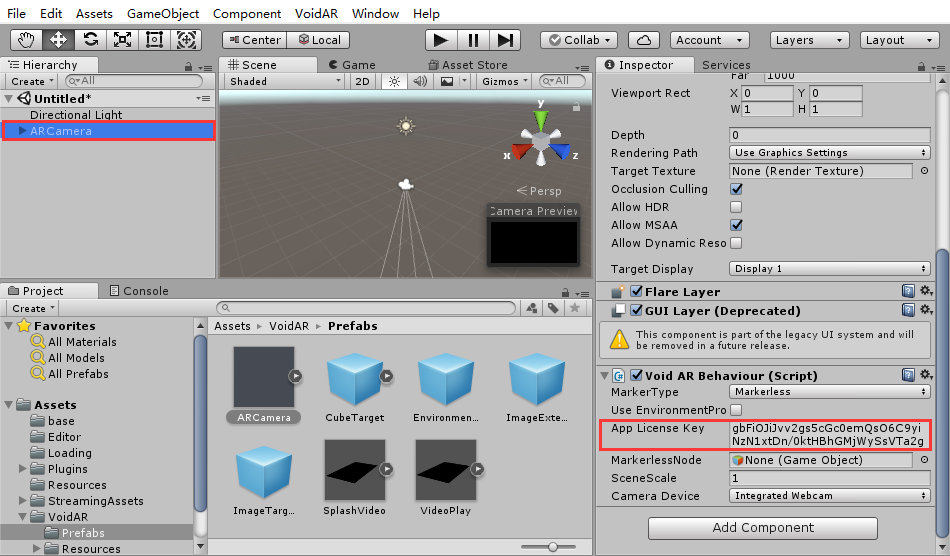

返回Unity，選中ARCamera，查看右側的Inspector欄，繼續完成“App License Key”的設置。

111

第七步、添加模型

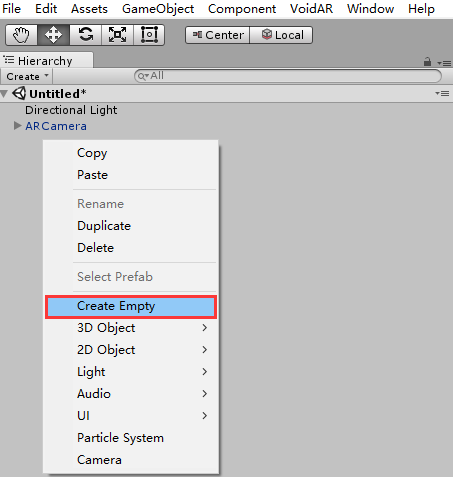

右鍵點擊場景，彈出列表中點擊[ Create Empty ]。

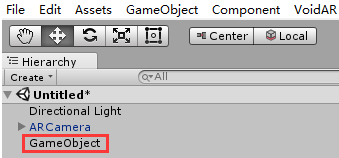

創建了一個“GameObject”。

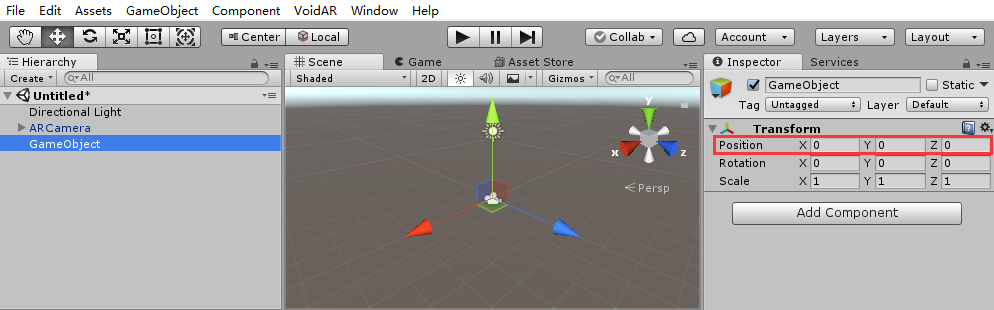

選中“GameObject”，并將其坐標調整為(0,0,0)。

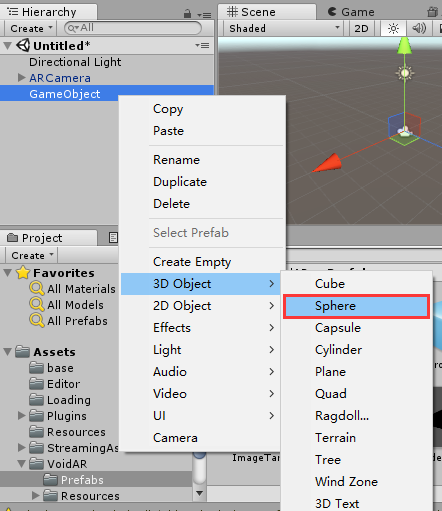

右鍵點擊“GameObject”，列表中選中“3D Object”，點擊[ Sphere ]。

在GameObject下方，創建了一個3D模型“Sphere”。

為了生成模型的時候，模型大小及位置比較合適，需要進行調整。

調整位置

選中“Sphere”，將Position設置為（X , Y , Z = 0 , 0 , 0）
調整大小

調整的方式有2種：
1. 單獨調整：選中模型直接調整大小。適用于模型較少、或者需要針對性調整的情況。

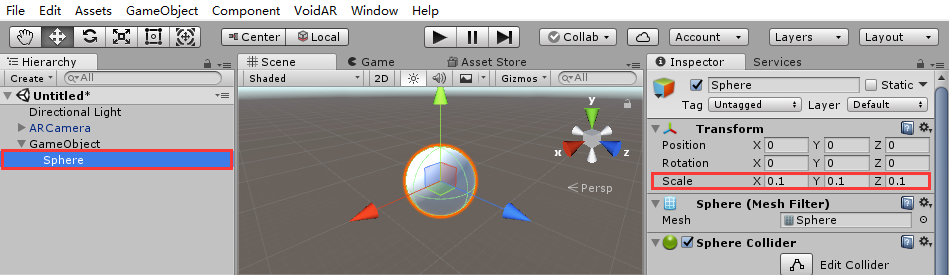

  選中“Sphere”，將Scale設置為（X , Y , Z = 0.1 , 0.1 , 0.1）
2. 整體調整：從整體上對AR內容的大小進行調整。適用于模型較多，場景較復雜的情況。

  選中“ARCamera”，調整SceneScale屬性。

  Note

  本教程采用第1種方式進行調整，故此處設置保持默認值=1。

第八步、模型底面貼著地面，獲得更好的貼地感

Important

VOID SLAM技術應用時，一定要將模型的底面貼著地面，獲得更好的貼地效果，以達到更好的體驗。

Warning

要使得模型的底面貼著地面，有2種方法：

調整模型的中心點：

使用3d Max等軟件，將3D模型的中心點，調整至“模型底部中心”。

本教程不詳細介紹，具體的操作可以參考：改變模型軸心點的方法
添加參照平面，Unity中直接調整模型坐標位置

Unity中新建的模型，中心會默認在模型正中。通過添加一個Plane平面做參照，將模型底面貼著Plane平面即可。

下文將按照方法2進行設置。

新建的“Sphere”模型，中心默認在模型正中。

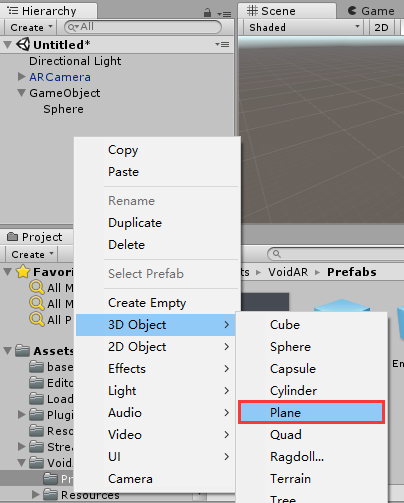

創建一個Plane作為參照，右鍵點擊場景，列表中選中“3D Object”，點擊[ Plane ]。

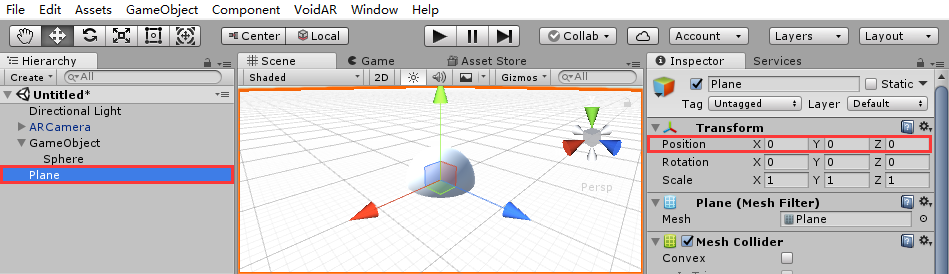

選中“Plane”，將其坐標調整為(0,0,0)。

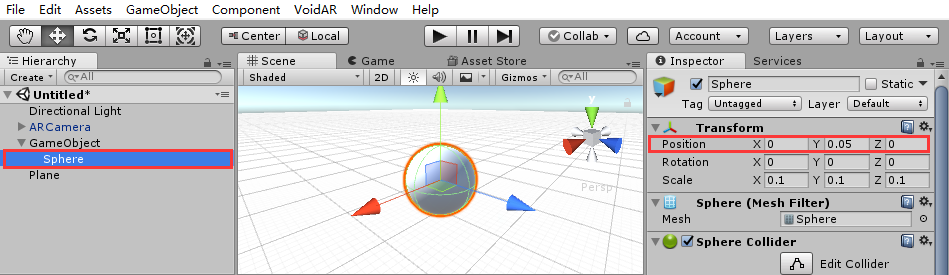

選中3D模型“Sphere”，拖動坐標軸調整其位置，讓其底面貼著Plane。（X , Y , Z = 0 , 0.05 , 0）

底面緊貼Plane，模型的坐標位置就調整完成了。

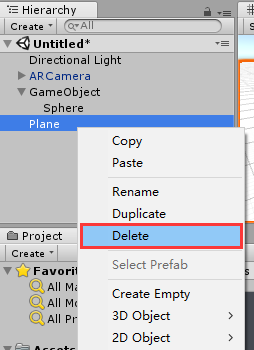

右鍵選中“Plane”，點擊[ Delete ]，刪除參照物，調整完成。

第九步、設置觸發事件

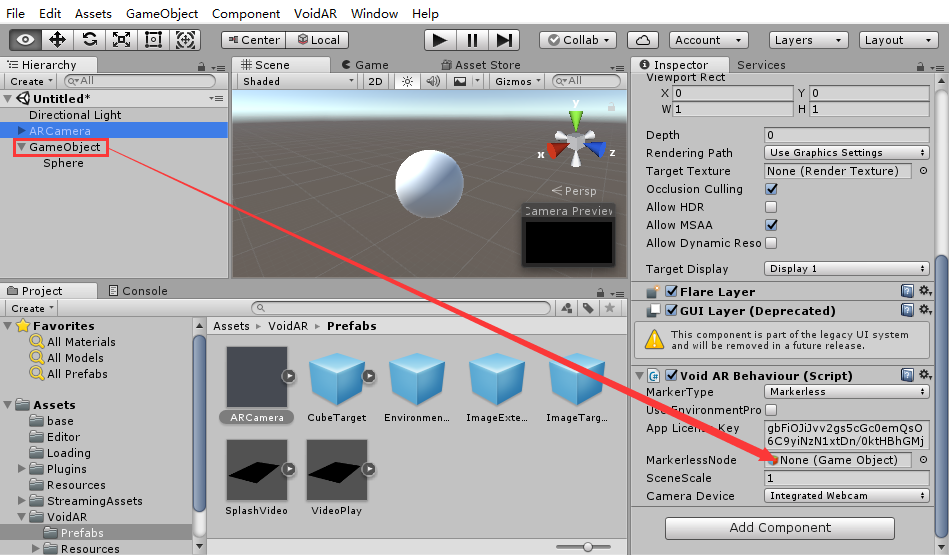

先選中“ARCamera”，然后再鼠標左鍵點擊“GameObject”，按住不放，將其拖入“MakerlessNode”變量中。

116

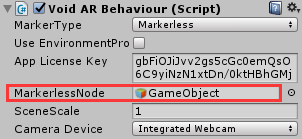

設置完成后，顯示如下。

117

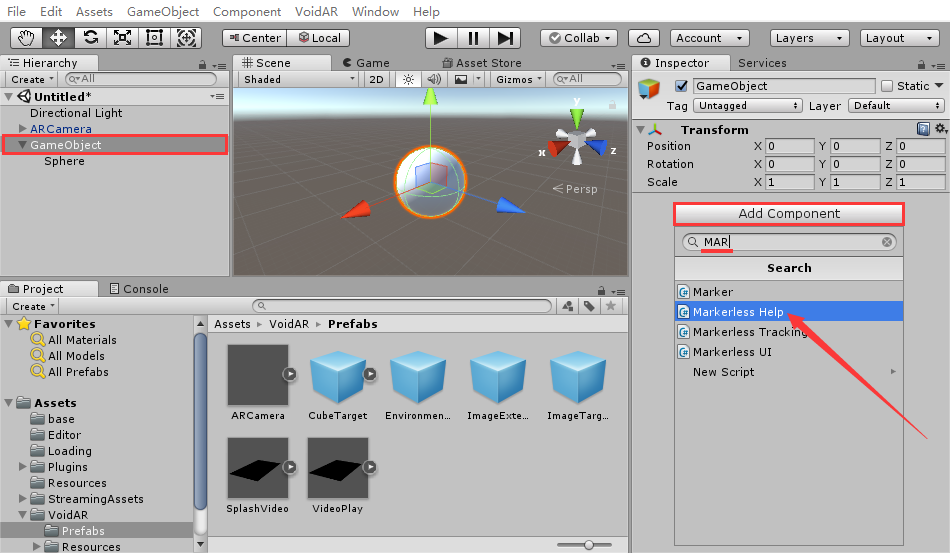

選中“GameObject”，點擊[ Add Compoent ]，添加“Markerless Help“腳本組件。

125

腳本綁定成功后，顯示如下。

118

第十步、保存場景

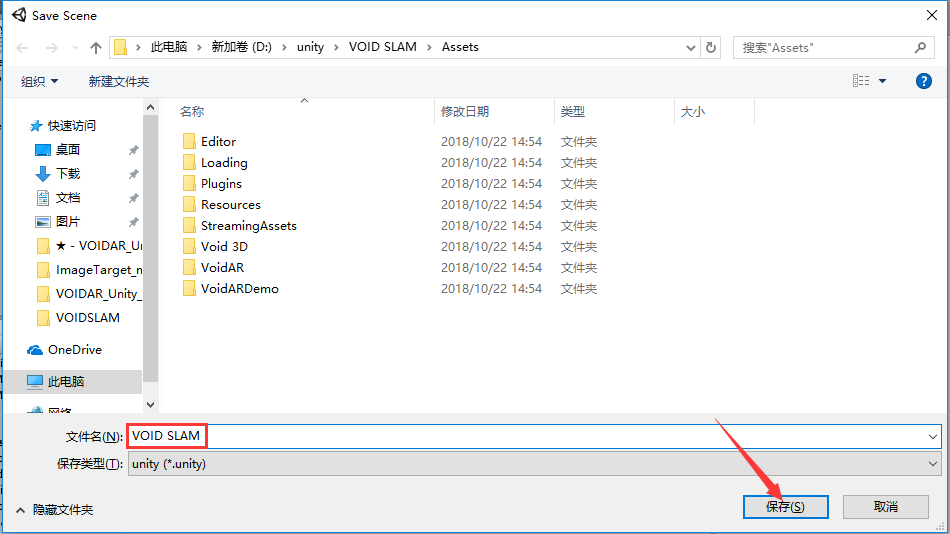

選中[ File] -> [ Save Scenes ]，進行場景保存。

設置文件名為“VOID SLAM”，點擊[ 保存 ]按鈕。

121

第十一步、打包發布

打包流程分為“Android”、“iOS”。

Android

打包Android，需要將Unity切換至Android平臺，點擊[ File ] -> [ Build Settings... ]。

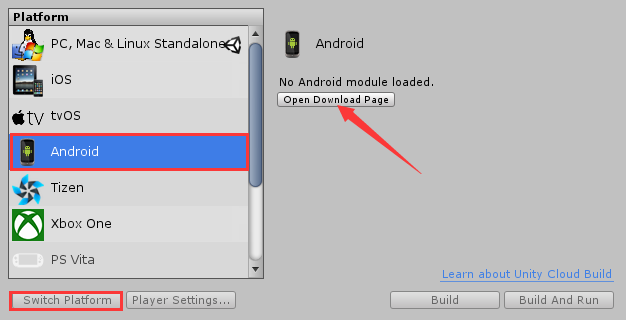

選中Android標簽，如果左下的[ Switch Platform ]按鈕為灰色，需要下載Unity Android Support，請點擊右側的[ Open Download Page ]按鈕，下載并安裝。

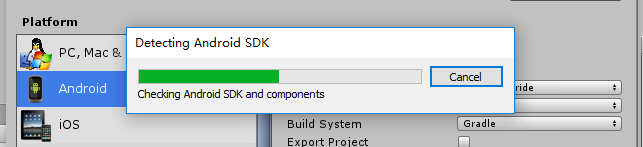

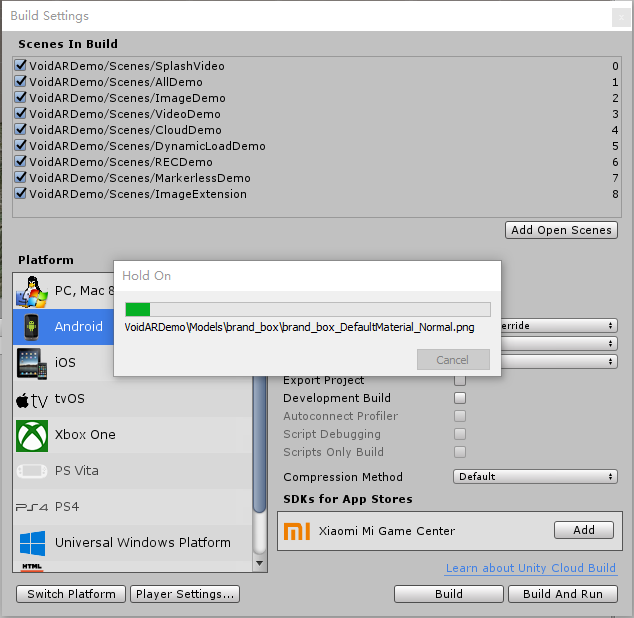

點擊[ Switch Platform ]按鈕，完成Android平臺的切換。

切換完成后，先關閉Build Settings界面，繼續搭建打包環境。

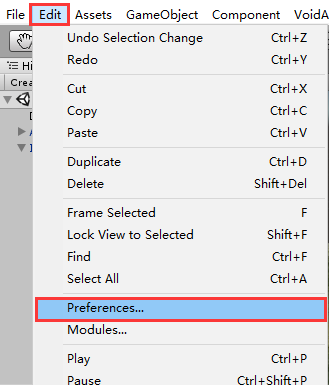

選中[ Edit ] -> [ Preferences... ]，設置參數。

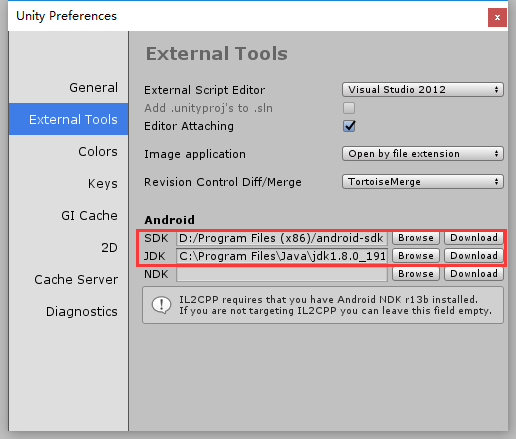

彈出界面選中“External Tools”選項，設置Android SDK和JDK。

Note

如果本地沒有SDK和JDK，可以點擊后方的[ Download ]，在彈出的網頁上進行下載即可。

也可以用鏈接下載安裝：

SDK（要科學上網才能打開）：https://developer.android.com/studio/index.html

JDK：https://www.oracle.com/technetwork/java/javase/downloads/jdk8-downloads-2133151.html

安裝完成后，設置好SDK和JDK的路徑就可以了。

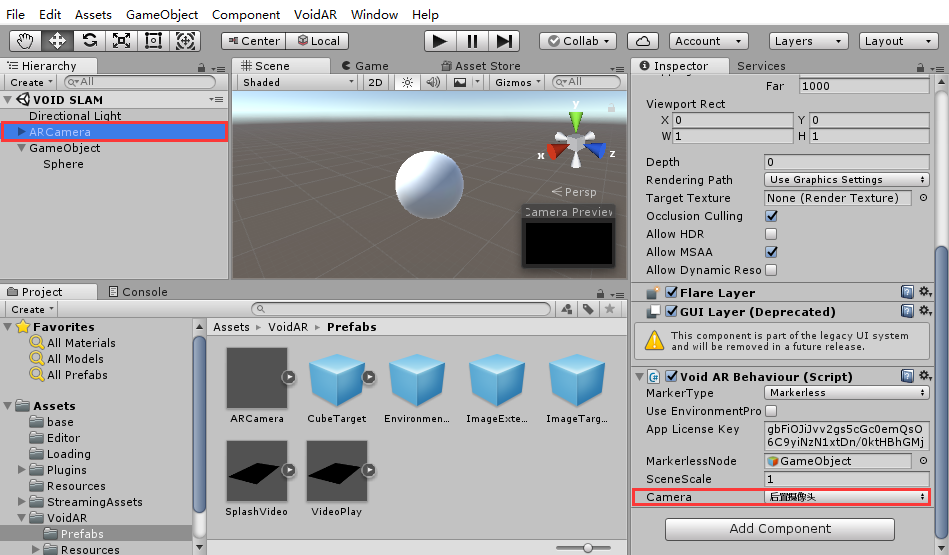

選中ARCamera，查看右側的“Inspector”欄，設置“Void AR Behaviour (Script)”組件屬性。

設置Camera = "后置攝像頭"

122

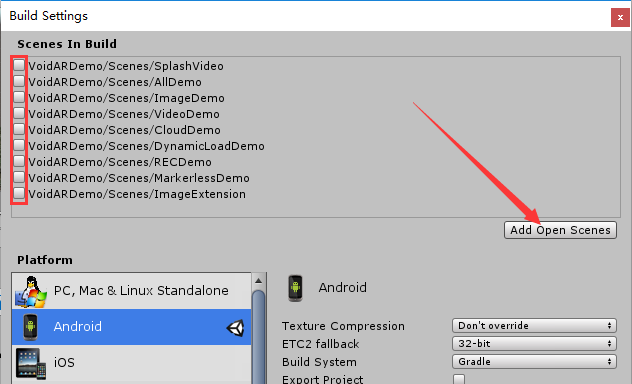

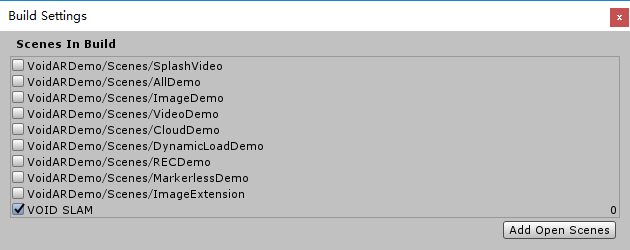

選中[ File ] -> [ Build Settings... ]，取消默認場景前方的勾選。然后點擊[ Add Open Scenes ]，添加當前的場景。

添加完成后，如下所示。

設置屬性參數

點擊[ Player Settings... ]按鈕，查看右側的“Inspector”欄，設置屬性參數，您可以自定義。

設置Company = "VOIDAR"
設置Product Name = "VOID SLAM"
Important

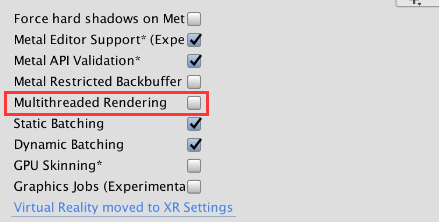

取消“Multithreaded Rendering”的勾選！
Important

設置Bundle Identifier= "com.VOIDAR.SLAM"（必須與第六步設置的AppId相同，否則后續當您需要移除水印時，將無法正常進行）

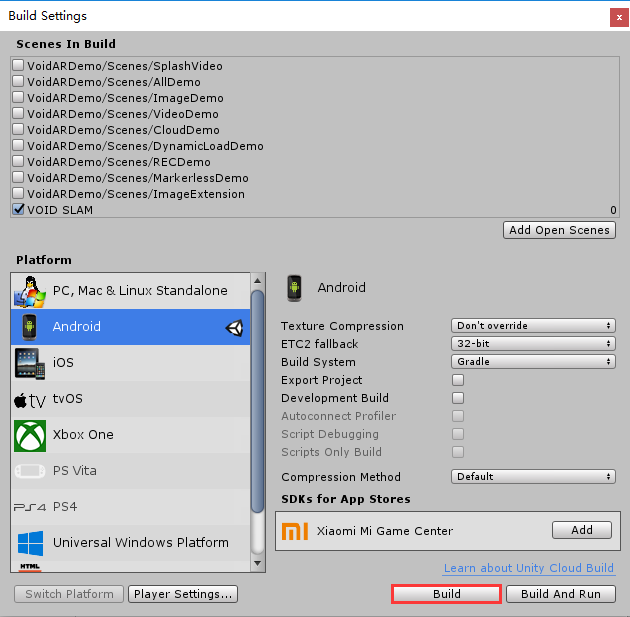

完成設置后，點擊[ Build ]按鈕。

設置文件名為“VOID SLAM”，點擊[ 保存 ]按鈕，開始打包。

打包過程需要耐心等待一段時間。

完成后，將生成一個“VOID SLAM.apk”文件，安卓打包完成。

iOS

iOS打包需要在Mac OS系統中完成，需要準備Mac設備（如MacBook Pro、MacBook、iMac、Mac mini等）。

在Unity中，將開發平臺切換至iOS，然后Build生成Xcode工程。

Warning

推薦使用Mac設備的Unity軟件來生成Xcode工程。如果之前是在Windows環境下編輯的，可以將Unity工程輸出成unitypackage，或拷貝至Mac電腦中進行編輯處理。

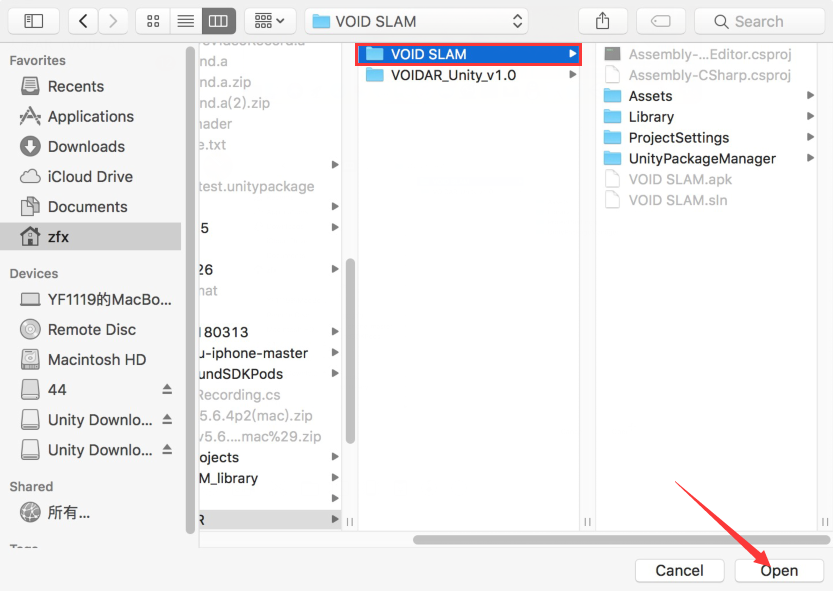

啟動Unity，打開之前保存的、或者拷貝過來的VOID SLAM工程文件（工程已經打開的，跳過這步）

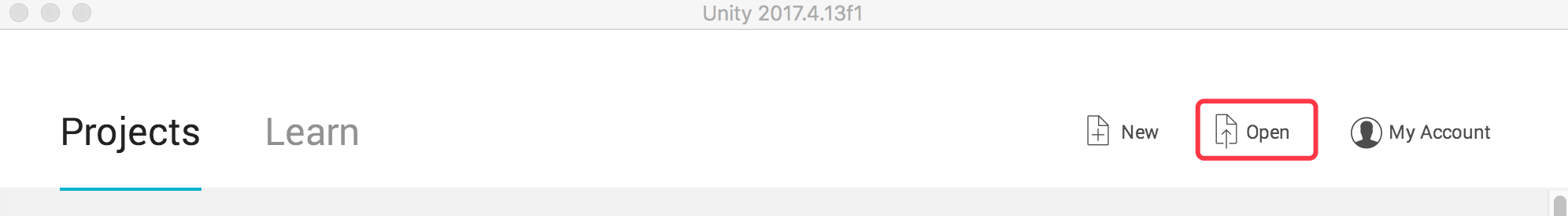

點擊[ Open ]按鈕打開工程。

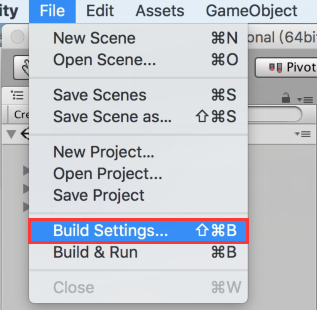

將Unity切換至iOS平臺，點擊[ File ] -> [ Build Settings... ]。

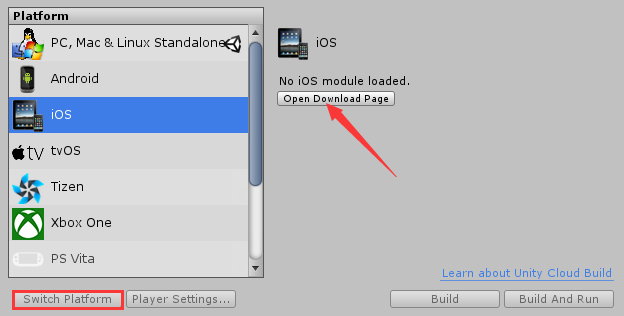

選中iOS標簽，如果左下的[ Switch Platform ]按鈕為灰色，需要下載Unity iOS Support，請點擊右側的[ Open Download Page ]按鈕，下載并安裝。

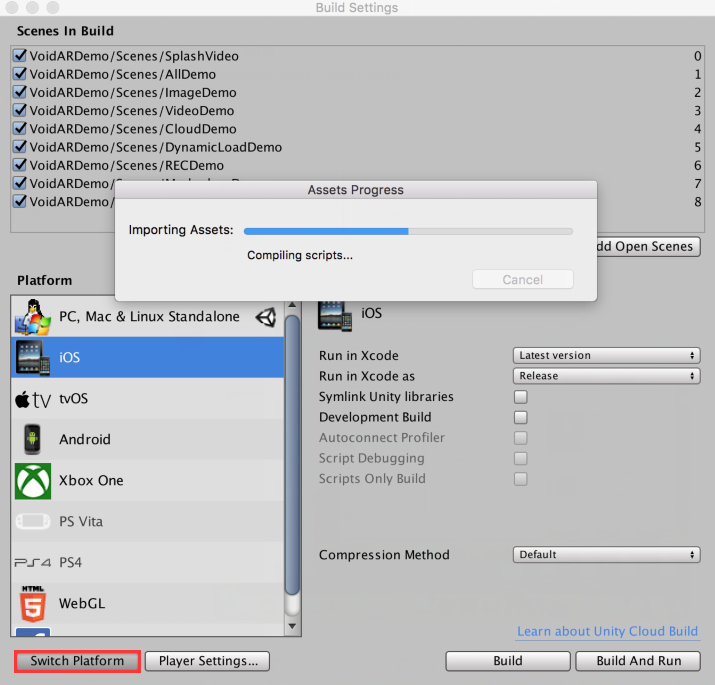

點擊[ Switch Platform ]按鈕，完成iOS平臺的切換。

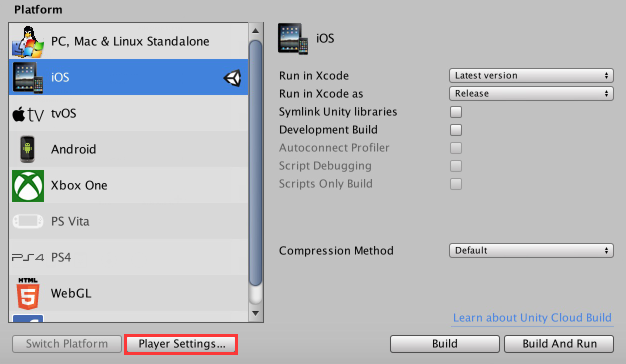

切換完成后，點擊[ Player Settings... ]按鈕。

340

Important

取消“Multithreaded Rendering”的勾選！

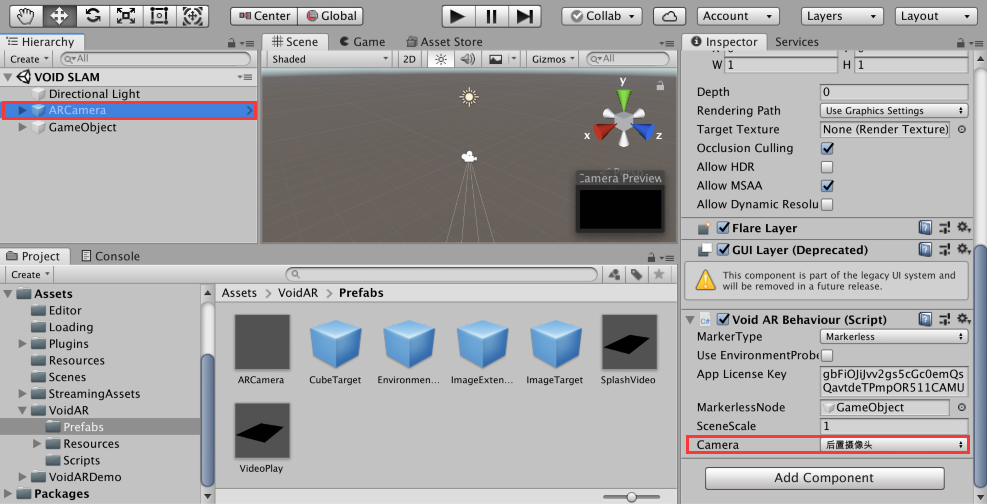

關閉Build Settings界面，選中ARCamera，查看右側的“Inspector”欄，設置“Void AR Behaviour (Script)”組件屬性。

設置Camera = "后置攝像頭"

123

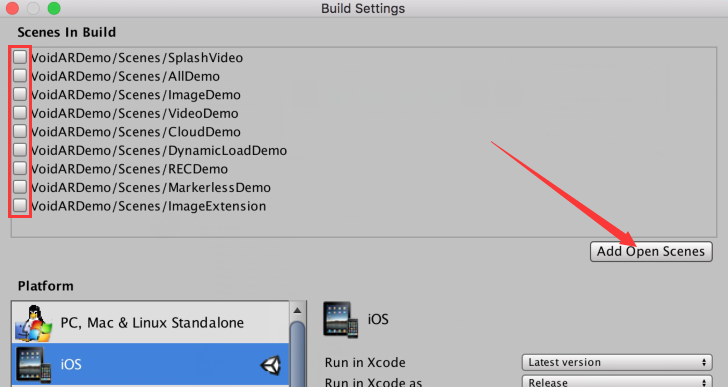

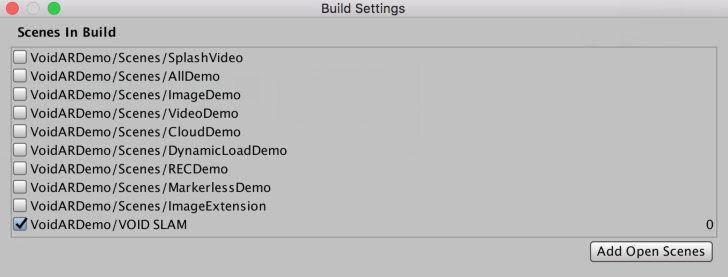

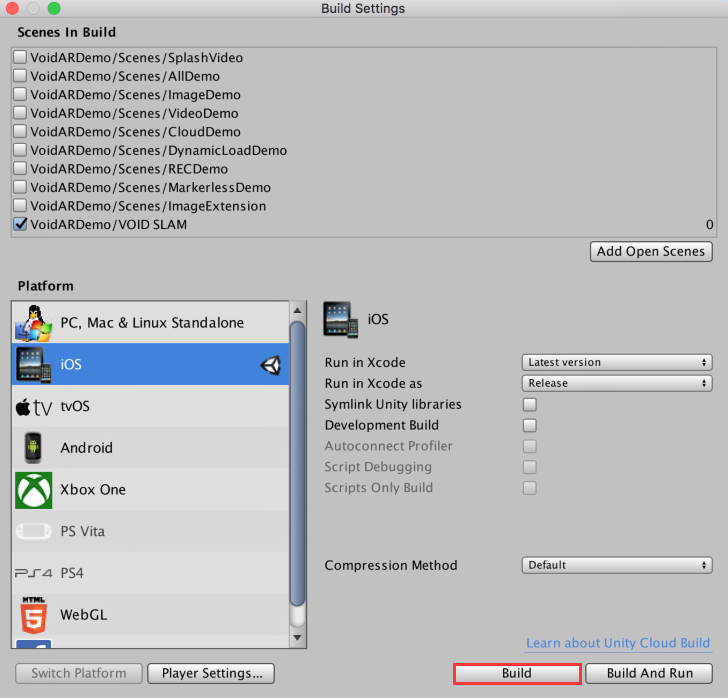

選中[ File ] -> [ Build Settings... ]，取消默認場景前方的勾選。然后點擊[ Add Open Scenes ]，添加當前的場景。

添加完成后，如下所示。

完成設置后，點擊[ Build ]按鈕。

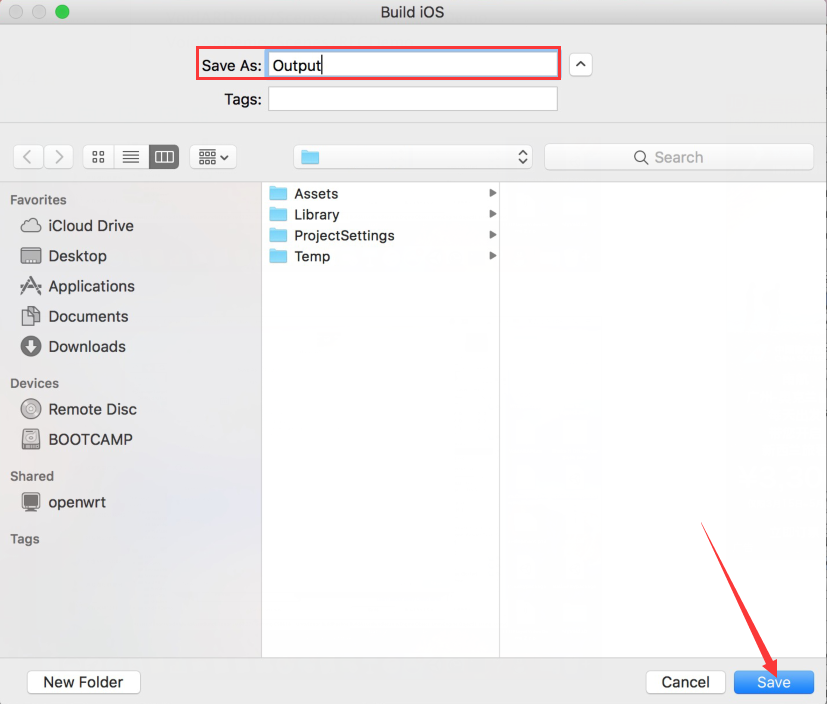

準備生成Xcode工程，命名為“Output”，點擊[ Save ]。

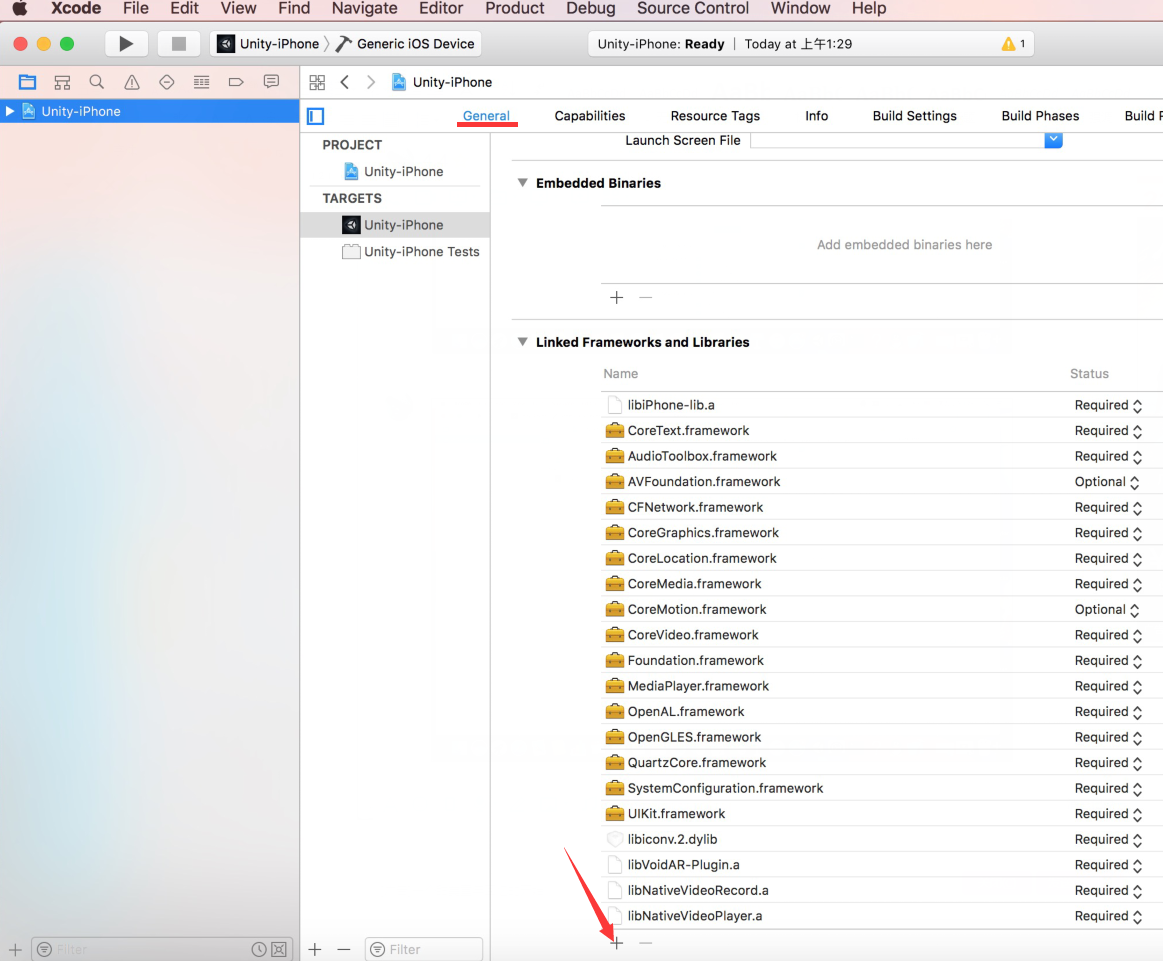

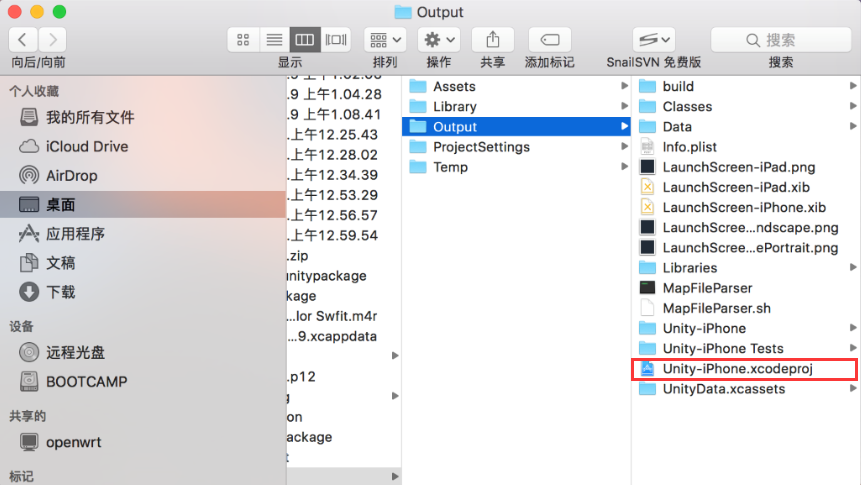

打開生成的Xcode文件。

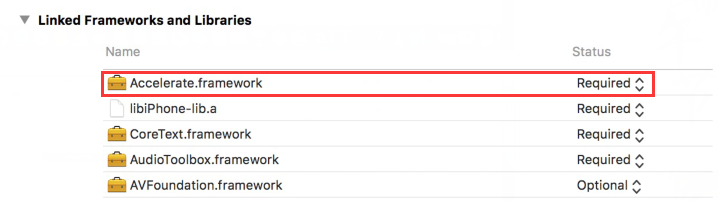

設置屬性參數

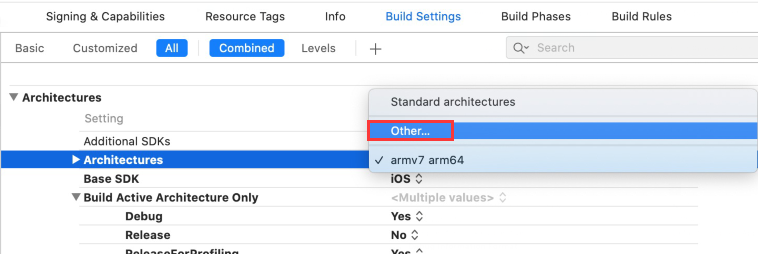

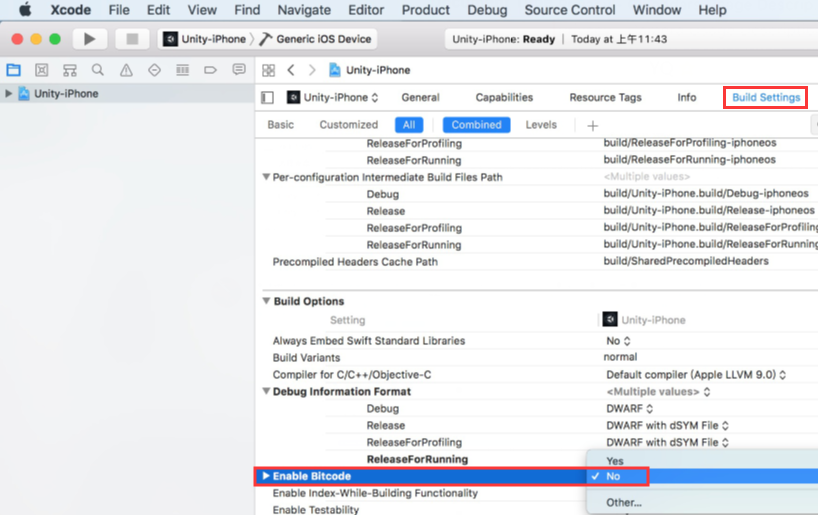

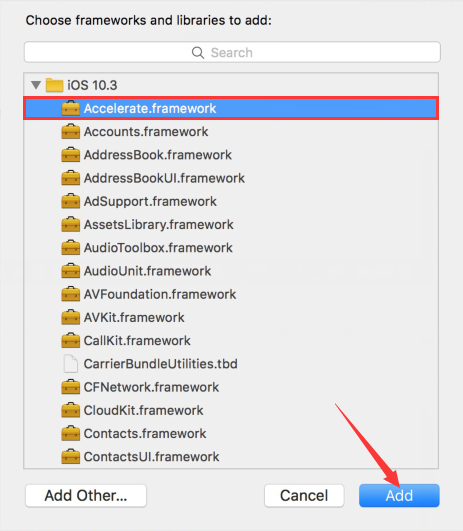

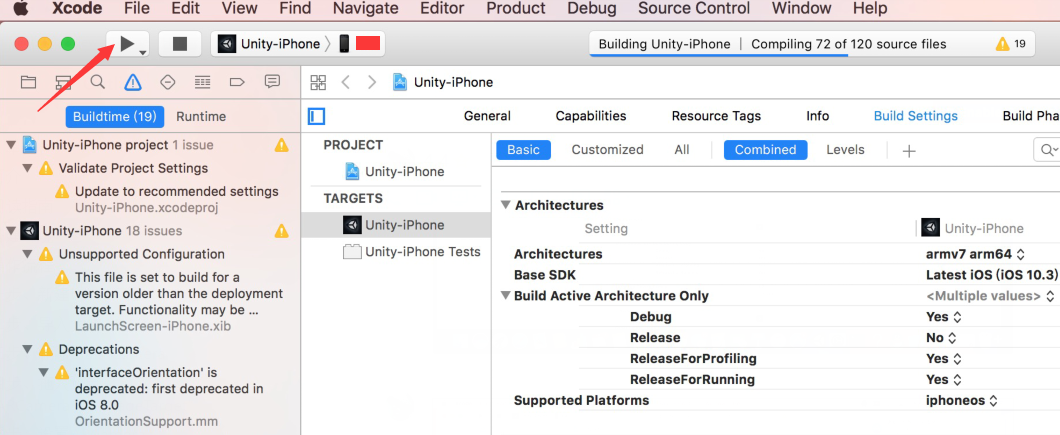

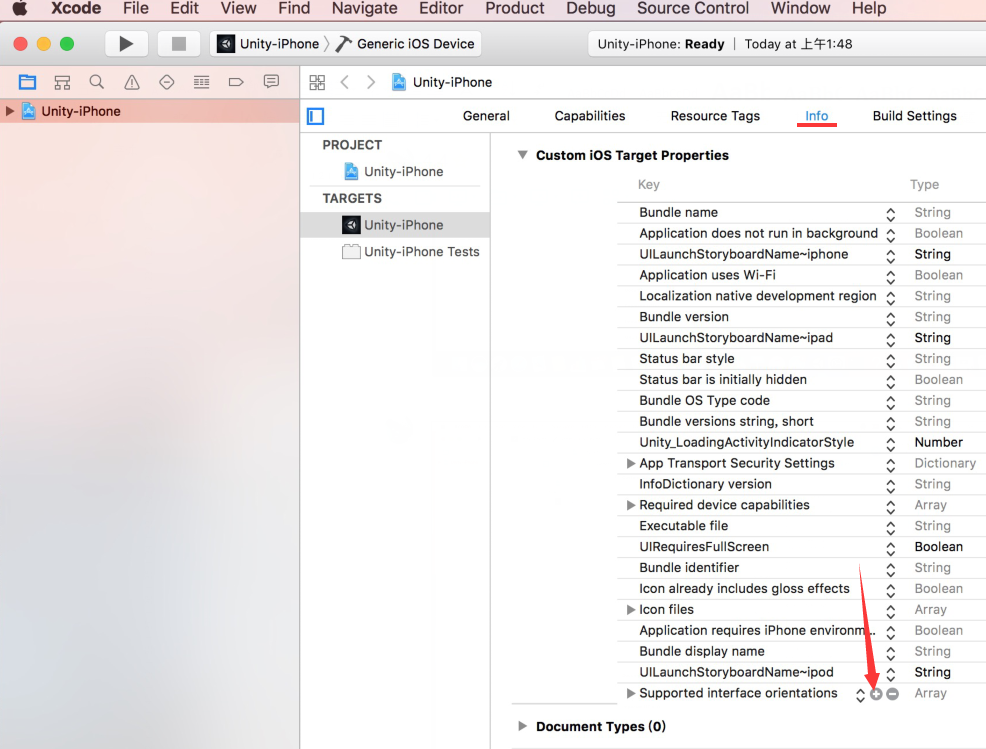

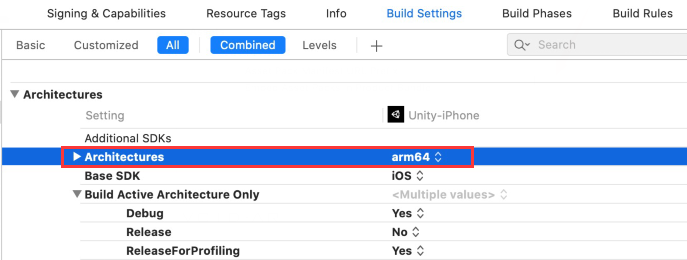

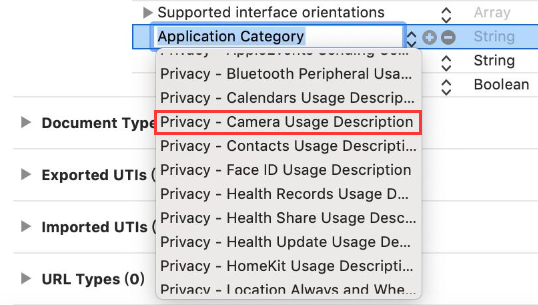

填寫配置，將自己的證書、iOS適應版本都正確選上：

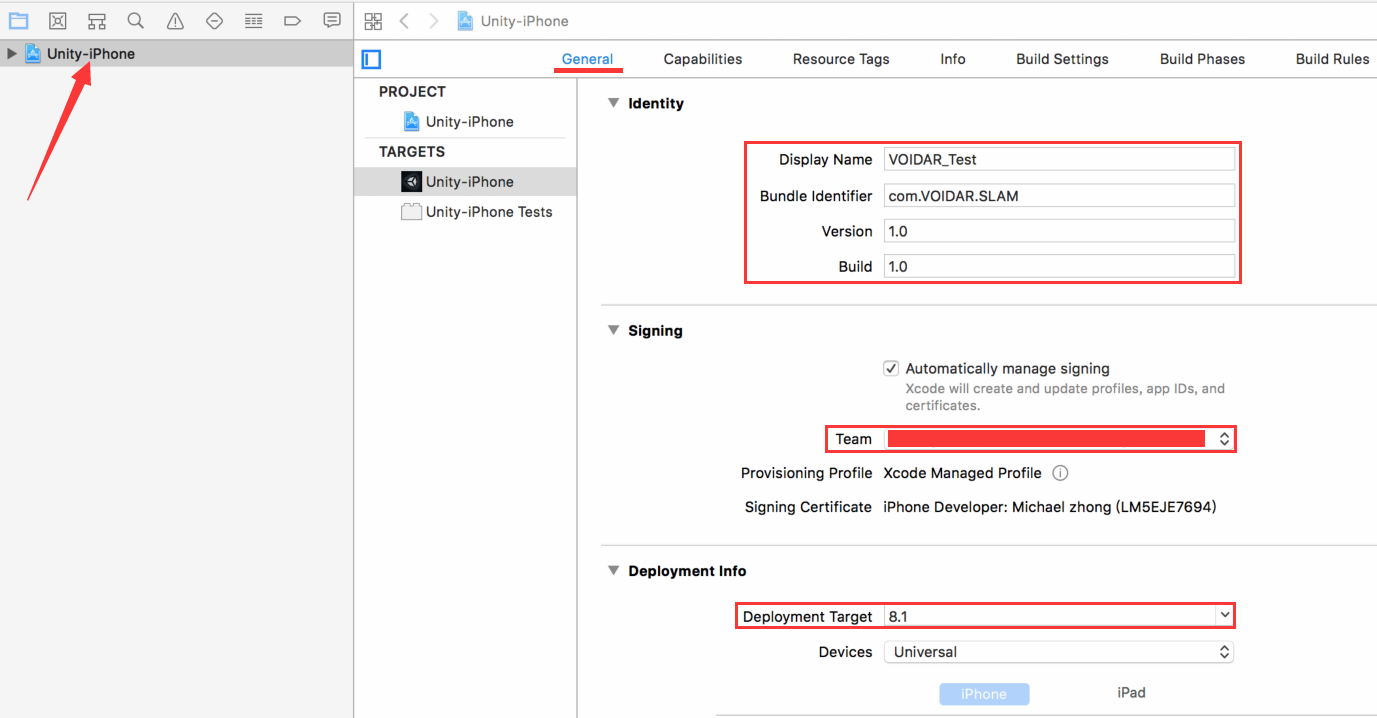

左側點擊[ Unity-iPhone ]，配置參數，您可以自定義。

設置Display Name = "VOIDAR_Test"
Important

設置Bundle Identifier= "com.VOIDAR.SLAM"（必須與第六步設置的AppId相同，否則后續當您需要移除水印時，將無法正常進行）
設置Version = "1.0"
設置Build = “1.0”
設置Team = “您自己的證書”
設置Deployment Target = “8.1”
